养殖可视化监管系统解决方案

方案编号：S-3113-01-1-NY-A003

版本号：V1.0

密级级别：[内部公开]
生效时间： 2020年7月31日
保密期：3年

阅读提示

湖南枫桦信息技术有限公司
公司地址：湖南省邵阳市北塔区状元社区36栋1楼102号
客服热线:19918182877  13715391392
网址:http://www.hikvision.com

目录
第一章背景及需求 1
1.1应用背景 1
1.2需求分析 2
1.2.1业务需求 2
1.2.2系统需求 3
第二章系统总体思路 5
2.1总体目标 5
2.2总体架构 6
2.2.1业务流 9
2.2.2系统拓扑 9
2.3点位部署 11
2.3.1场景一、养猪场 11
2.3.2场景二、养鹅场 12
2.3.3场景三、养殖（屠宰）场进出口 13
2.4系统关键功能 14
第三章系统/软件特点 17
3.1.1环境感知技术 17
3.1.2动物个体生长过程追溯 17
3.1.3养殖场拜访授权管理 17
3.1.4进场前消毒门禁管理 18
3.1.5畜禽圈舍门禁管理 19
第四章成功案例 20
4.1河南省奶办生鲜乳质量安全追溯项目 20
4.2成都市农委智慧动监天网项目 20
第五章关键设备介绍 21
5.1 200万红外网络高清球机 21
5.2 200万超宽动态红外网络枪机 22
5.3黑光系列摄像机 23
5.4 360°全景鹰眼（DS-2DP1636Z-D） 25
第六章通用配单 27

表格目录
表1 前端设备安装点位说明 14
图片目录
图1. 系统架构图 7
图2. 畜禽养殖生产管理业务流程 9
图3. 网络拓扑图 10
图4. 养猪场前端点位部署图 11
图5. 养鹅场前端点位部署图 12
图6. 养殖场门口消毒管理点位部署 13
图7. 动环感知调节流程图 17
图8. 门禁授权管理流程图 18
图9. 进场消毒管理示意图 19

应用背景
        畜牧业是指用放牧、圈养或者二者结合的方式，饲养畜禽以取得动物产品或役畜的生产部门，它包括牲畜饲牧、家禽饲养、经济兽类驯养等，畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱。2016年我国全年肉类总产量8540万吨，其中猪肉产量5299万吨，牛肉产量717万吨，羊肉产量459万吨，禽肉产量1888万吨，畜牧业占农业产值比重为36%左右，无论是关系到农村经济、农民生活，还是解决“三农”问题，畜禽养殖均占据极其重要的位置。
        世界上许多发达国家，无论国土面积大小和人口密度如何，畜牧业都很发达，除日本外，畜牧业产值均占农业总产值的50%以上，如美国为60%、英国70%、北欧一些国家80%-90%。畜牧业发达国家对动物饲养、动物疫病和动物卫生监管溯源信息系统建设都非常重视，欧盟、日本、澳大利亚、新西兰、美国、加拿大等国都通过国家立法强制实施标识管理和溯源体系建设。
        现代畜禽养殖业可以说无论从饲料购买、良种引进、标准化规模养殖、防疫、病死畜禽保险、污染物再利用等涉及畜禽养殖业务的所有环节中均得到了国家、省、市、县各级政府的优惠政策和大力补贴，自2012年始国务院即提出要加强食品安全监管力度，提升食品安全水平，改革和健全食品安全监管体系。2017中央一号文件《深入推进农业供给侧结构性改革加快培育农业农村发展新动能的若干意见》中指出要全面提升农产品质量和食品安全水平、加强农业科技研发、强化农业科技推广，其中也包含畜牧养殖业，2017年2月，农业部全国畜牧总站站长杨振海于青贮粗饲料大会中提出，我国将继续大力推进“粮改饲”工作，按照草畜配套、种养结合的原则，力争在今年粮改饲的面积达一千万亩，大规模发展适应于肉牛、肉羊、奶牛等草食畜牧业需求的青贮玉米，这也是国家要做大做强草食畜牧业的标志性举措。
另一方面，农业农村部办公厅印发了《关于开展动物卫生监督执法规范年活动的通知》，通知要求强化信息手段，力争实现所有畜禽屠宰企业、病死畜禽专业无害化处理场、公路动物卫生监督检查站远程视频监控。构建从养殖到屠宰全链条信息化监管系统，推动监管信息互联共享，将养殖、运输、屠宰过程的视频监管和肉品在各流通环节质量安全信息管理进行有效结合，完善肉品质量安全体系建设，扫除监管的盲区，深入落实“放心肉”服务体系建设。
未来随着我国市场经济的发展，农牧业产业结构的调整升级，信息技术对畜牧业的推动作用将会越来越明显。
需求分析
  业务需求
        为了解决畜禽圈舍生产管理中存在的问题，不仅需要广大农企、农民提高对畜牧业信息化的认识，同时也要政府相关部门做好监管工作。畜牧产品质量安全管理业务需求主要有圈舍环境监控、畜禽个体溯源信息建立、异常监测与报警、人畜车分管和辖区相关企业的集中监管。
圈舍环境监控
        圈舍环境监控主要包括物联网传感和环境因子的智能控制。
        现阶段我国大多数畜禽圈舍尚未完成信息化建设，生产管理方式仍以人工巡检及人工经验判断为主，可能导致畜禽个体长期生活于“逆境”中，通过各类环境传感器实时感知环境因子的变化，理性判断动物群体所处的生活条件。
        环境因子的智能控制通过设置各类环境指标的阈值，控制畜禽圈舍环境变化范围，使畜禽个体始终处于最佳生活环境中。
畜禽个体溯源信息建立
        随着人民生活水平的不断提高，人们对生鲜畜禽的消费需求已由数量增长转变为对品质、安全等的质量追求。
        在生活区、进食区、排泄区、分娩区、育儿区等养殖场所和卸猪区、待宰栏、刺杀车间、去毛车间、检疫车间、开膛车间、无害化处理车间等屠宰场所安装前端摄像机，应用智能视频监控技术可代替人眼进行24小时不间断盯防、花样巡逻、定点值守，实时掌握及记录每只猪从出生到出栏到运输再到屠宰的全过程环境及行为动态，记录畜禽圈舍内发生的所有人工生产管理画面，配合入侵报警设备还可有效防止闯入、偷盗、人为破坏、动物混入等事件，同时当有设置的预定事件发生时自动联动摄像机并进行存储记录，方便对后期问题事件发生原因的参看与生产过程的质量安全追溯。
人畜车分管
        在全国各省、市、县，针对养殖品种的不同其养殖标准也不同，但都有对外来人员及车辆的隔离管控措施，如生猪养殖行业中，按照国际生物防疫的通行做法是将猪场分为红区、黄区、绿区，不同的颜色代表不同的生物防疫等级，区与区之间不能随意出入。
分别在人员活动区域、车辆进出区域动物活动区域安装不同类型的门禁道闸系统，给管理人员及访客发放门禁卡，严格控制不同场所人员进出权限，未经消毒不可进入畜禽的生活区，防治人畜病菌交叉感染；在养殖场/屠宰场出入口安装车辆道闸和抓怕机，记录车辆进出情况；在畜禽圈舍门栏上安装小门禁，远程控制各个限位栏内个体的进出，尽量减少人的在场因素，达到人、畜、车的分开管理。
辖区企业集中监管
        畜禽产品管理离不开政府的监管，系统为多级架构系统，通过将在前端养殖场/屠宰场/乳品收购站等地建设的监控子系统接入上级政府监控中心，实时上传环境数据和视频流，实现对辖区范围内各个养殖基地的统一监管。政府领导通过观看监控中心的拼接大屏即可了解到各个养殖/屠宰基地的实际生产情况，政府监管的融入有利于加快建立畜禽产品产出的标准化体系，加强畜禽养殖、屠宰等环节的质量安全管控，监控点的部署就需考虑每个环节，尽可能减少监控盲区。
系统需求
        根据畜禽养殖/屠宰基地建设现状，在原有建设环境基础上，从不同角度来看畜禽养屠运可视化监管系统项目面临的实际需求：
        畜禽圈舍内需通过动环主机接入空气温湿度、H2S浓度、CO2浓度、NH3浓度、PM2.5、噪声等环境传感器；
        可将环境传感信息叠加在视频图像上进行显示，全方位展示生产现状；
        当环境指标超过阈值时，系统立即发出报警信号通知管理员及时调控，保证畜禽个体始终处在一个舒适的生活环境中；
        前端配备红外镜头或补光灯，实现对畜禽圈舍内外环境进行全天候7*24小时的实时录像监控；
         接入出入口管理子系统，实现对人、车的进出管理；
        通过门禁通道管理系统，对人、畜分开管制，尽量减少人畜接触频率，降低相互感染的风险；
        监控中心能够对所有监控点的情况进行实时监控、录像回放、智能检索、云台控制等操作，对于一些重点区域能很容易地实现事件回放和追溯；
         生产性研究、资源合理调度、畜禽产品质量追溯、大数据分析等不断积累基础数据。
        平台系统需具备完善的运维管理功能，对数量庞大的视频监控设备进行自动化巡检，当巡检结束后自动生成报表，以便运维部门及时处理；

         监控中心部署大屏，能够对所辖养殖基地进行集中接入、统一管理。

总体目标
        为降低本地政府部门监管难度、保护农企/养殖户财产、提高畜禽品质产量、促进增产增收，需搭建一套畜禽养屠运可视化监管系统，对养殖、屠宰等环节进行全方位的监控和管理，推进本地服务型政府的建设。（本方案是针对畜禽养殖的视频可视化综合解决方案，可为畜产品质量安全溯源、畜牧物联网、数字畜牧、智慧畜牧等业务提供可视化服务）。
        根据肉类产品的质量安全监管业务在业内的受重视程度，需侧重关注，因肉类产品的质量安全监管业务链条特别长且各环节复杂度高，畜禽产品的形成主要包括畜禽养殖、产地检疫、屠宰及检疫三大环节，畜禽养殖环节包括对兽药生产/经营、畜禽个体孵化、养殖过程、诊疗、免疫及佩戴耳标等业务，此方案侧重于养殖场内养殖环节、屠宰环节的监控管理。从可视化的角度进行全程信息采集、过程监控，实现畜禽个体生长履历信息管理和追踪溯源，帮助企业提升信息化生产管理水平，帮助政府建立统一的畜禽产品产出监管体系，让消费者买得放心、吃得安心。
        海康威视畜禽养屠运可视化监管系统，对畜禽养殖场/屠宰场生产实现以可视化为核心的辅助系统综合管理。系统以现代信息技术为支撑，网络互联互通、信息资源共享、应用功能完备，主要实现以下目标：
        前端平台能够对生产畜禽圈舍内视频监控、环境监测、安全警卫、智能控制等辅助子系统实现统一接入及联动配置，有效节省管理及运维成本，任何事件都能关联相应视频，做到事件能够被有效查询及追溯；
        视频监控系统能够与第三方的畜禽产品质量安全溯源信息化管理平台实现对接，使饲料、兽药的进出库过程能够联动视频，实现业务管理的全过程可视化；
        畜禽圈舍的前端系统能够向上级监控中心实现互联互通，通过前端系统上传的信息、图像，上级监控中心能够对生产现场进行远程巡视，使上级管理部门能够及时掌握下属养殖基地的生产情况；
        系统通过对前端门禁、道闸的控制实现人、畜、车的分管，尽量减少三方接触机会；

        系统形成前端畜禽圈舍生活环境信息的各类统计报表，供主管部门统筹决策。

总体架构
        基于“高内聚、松耦合”设计原则和顶层模块化设计的思想，iVMS-8700采用了SOA架构，平台提供统一的服务管理，各个应用或子系统，以及功能模块的服务端皆以独立服务方式提供并注册到平台，具备良好伸缩性和业务扩展能力，以确保系统符合信息技术发展的趋势并适应未来应用动态升级的需要。
        在项目建设总体思路、建设内容、系统定位等指导下，将系统划分为五个层次，同时根据技术标准和设备标准进行保障

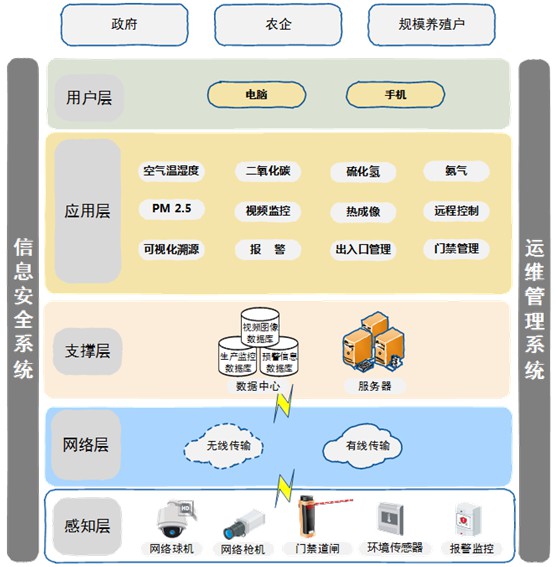

系统架构图

1) 用户接入层建设
为平台各类用户提供具有良好用户体验的终端展现界面，业务数据的自动化录入，并提供多种前端接入方式，主要包括智能手机、智能手持机、拼接大屏、个人电脑、前端查询机等设备。
2) 应用系统层建设
用于支持不同权限管理者和用户的业务应用和智能化、自动化生产，主要包括政府应用平台和企业/个人应用平台，政府应用平台与企业/个人应用平台之间相互服务，数据共享。
3) 数据层
主要是为上层系统提供数据支持，包括环境监测数据库、门禁管理数据库、拜访授权管理数据、预警信息数据库、视频图像数据库等。
4) 支撑层
支撑层负责为应用系统的运行提供技术支撑服务，并将这些服务能力依据不同功能划分，以松散耦合的形式组织成各类基础服务。这些基础服务在SOA的总体架构内互相提供服务和数据，构成了上层应用系统所需要的底层应用支撑。主要包括身份权限管理系统、地理信息系统、数据接口。
5) 基础层
主要指保障上层系统正常运行的硬件设备、运行于硬件上的基础系统和传输网络等。其中，硬件服务器平台及安全保障系统可依托于云平台进行建设。

业务流

畜禽养殖生产管理业务流程

系统拓扑
        系统由各级监控中心和前端监控点位组成。在前端畜禽养殖基地设置不同类型的网络摄像机，监控视频直接传输到基地的控制中心进行实时查看和存储，同时也可以转发给省（市）畜牧局或企业总部的视频监控中心，构建省、市、县（区）、养殖基地等多级联网的视频监控系统。
        环境传感监测数据及视频数据等信息在各级监控中心均可单独存放，建议采用云存储或者集中存储（CVR）等存储专用设备，将所有监测点的环境、视频数据进行长期保存，保证至少90天内不丢失，便于日常管理或突发事件的记录及历史信息检索。

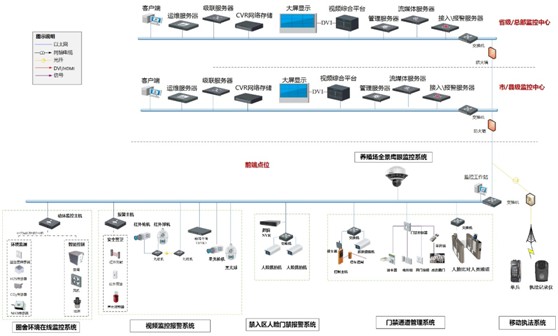

网络拓扑图

        根据畜禽养殖基地的组织架构，畜禽养殖可视化监管系统为分层及分区分布，畜禽养殖可视化监管系统由前端系统、传输网络、监控平台这三个相互衔接、缺一不可的部分组成。
1) 前端系统
系统前端对养殖场内，特别是畜禽圈舍的视频监控报警系统、圈舍环境在线监控系统、养殖场全景鹰眼监控系统、门禁通道管理系统、禁入区人脸门禁报警系统、移动执法系统等子系统进行了整合，主要负责对应用场景内部及周边的视音频、人/车、报警等信息进行采集、编解码、存储及显示，并通过系统平台预置的规则进行自动化联动。
2) 传输网络
系统承载的网络因不同用户和不同组织架构而异，可根据实际情况建设，用于前端与监控中心之间的通信。前端系统的视音频、报警信息可上传至平台，分别供各级的政府管理部门和用户调用查看。
在运营商的3G/4G网络环境下，领导及专家也可随时随地通过手机查看实时图像；相关巡查人员可通过手持移动单兵、4G执法记录仪对现场进行巡视，并通过3G/4G网络将图像传回监控中心。
3) 监控平台
部署在省、市（县）畜牧监管单位的监控平台（数据中心）可管理应用场景内部的所有设备，接收由各区域上报的信息，满足各级用户对监控视频、报警信息查看等需求。系统服务软件主要包括中心管理服务、存储管理服务、网管服务、流媒体服务、告警服务、设备接入服务、移动接入服务、电视墙服务等。

点位部署
场景一、养鹅场

养鹅场前端点位部署图

        前端设备依据功能的不同其安装位置也有不同的要求，主要部署在鹅舍/鹅房内及养殖基地制高点等场所。
1) 鹅舍/鹅房内
        在鹅舍内的人员通道拐角处部署星光枪机，可实时监控工作人员活动情况，也便于能快速发现异常。
        在工厂化鹅舍走道中央棚顶布设轨道机（或地面移轨），再搭载黑光球，可实现远程对鹅笼内鹅个体的移动观测，观察是否存在异样，尽早发现病鹅、死鹅个体，避免疾病范围的扩大。
        在圈舍内部署空气温湿度、CO2浓度、H2S浓度、NH3浓度、PM2.5、噪声等环境传感器，可接入前端摄像机（接口数量较少），也可接入动环主机。
2) 养殖基地制高点
        推荐部署1台2400万环形鹰眼或360°全景鹰眼放置在养殖场内制高点或较高的立杆上，视场角达180°或360°，对养殖基地内所有人、车的进出动态进行自动跟踪，可完整记录整个养殖基地发生的活动情况。

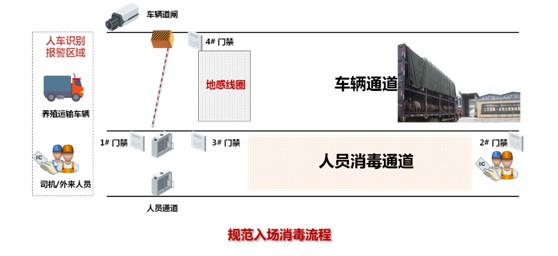

场景二、养殖（屠宰）场进出口

        为保障生产安全，维护一个健康卫生的环境，针对所辖的各个养殖（屠宰）场建设一套进场前消毒管理子系统，保证对进出场区人员、运输司机、运输车辆进行全面消毒管控，确保企业生产安全，实现养殖场无人值守，减少管理人员投入，降低公司运营投入，同时提升公司管理效率。
        在养殖场门口安装深眸人车检测摄像机，自动识别进入报警检测区域的人员或车辆，若逗留、徘徊超过一定时间，则自动抓拍外来人员、车辆并在系统上进行报警，同时通过前端的声光报警器对可以人员、车辆进行警告及驱离，记录报警视频及图片信息，供后期追溯。

利用车辆道闸系统（智能抓拍一体化道闸）、人员通道、门禁等出入口管理设备做联动整合，除可管制车辆的进出外，亦可进一步管制车位数量，对于每辆车停车时间亦可计算或限制，更加强防盗/防弊功能，对通过的车辆能更有效的辩识和管理。

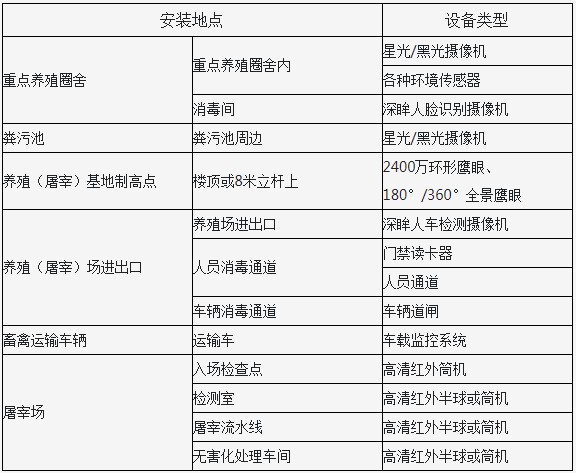

表1 前端设备安装点位说明

系统关键功能
1) 实时预览
畜禽圈舍内安装高清监控系统，可实现360度全方位监控和24小时不间断的监视工作，并且可以保留三个月的监控资料。畜禽养殖管理人员可以在家中观察畜禽生活情况，甚至可以将该视频直接公布在网络上。
2) 环境监控
本方案的设计不仅仅是视频的监控，它还能够监控现场的环境量，能够通过传感器，将现场的温度、湿度、各种气体的浓度传回监控中心，让工作人员在监控中心就能感知到现场的温度和湿度以及各种传回中心的数据，同时各种数据可以和视频进行叠加，既可以看到监控区域又可以感知监控区域的环境情况。
3) 智能报警
系统可以将一系列报警信息发送到相关人员的手机上，工作人员可以打开手机软件，直接查看现场情况，例如，有人闯入了养殖场，通过智能分析会产生报警，该报警可以通过短信的方式发送到手机上，又如，现场温度超出设定的阀值，报警信息也能够通过短信发送到相关人员手机上。
4) 手机监控
本系统可以在手机上安装手机客户端，手机客户端目前支持的系统有iOS、Android等系统，管理人员可以在其智能手机上安装手机客户端，通过3G/4G网络查看现场视频及各种传感器传回的数据，可以控制现场空调、风机、喷淋、灯光等设备。

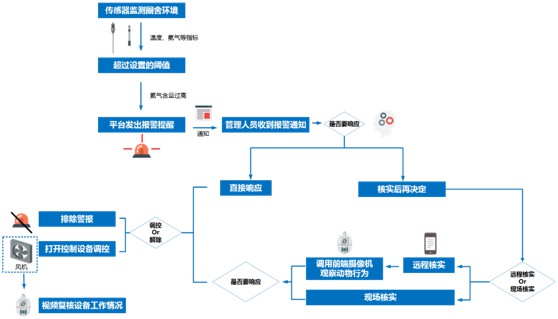

5) 环境波动预警
大幅度的环境条件变化会直接影响到动物活动，甚至威胁其生存，对于超出设定阈值的环境变化，系统会自动触发警报并以通知或短信形式告知管理人员，且每次报警都能进行存档记录，为后期管理和决策分析提供参考依据。环境波动预警功能包括预警标准值设定、预警区域管理、预警时间及预警方式选择等。
6) 数据统计
数据统计将以往的环境监测数据通过图表的方式进行统一展现，主要包含数据的存储、统计和统计分析。数据的存储、统计是通过动环对传感器采集的信息进行存储、统计、管理的功能，同时可供信息追溯使用。数据的统计分析对生产区的各种数据进行统计分析，形成报表，供管理人员决策分析。
7) 中心展示
通过在监控中心安装拼接屏系统，能够通过大屏幕的方式展现养殖场内、圈舍内现场情况，大屏幕的好处在于能够非常醒目地看清现场动态，同时以最佳的高清视频呈现方式展现给视察参观的领导。
8) 视频质量诊断
采用轮巡方式检测设备工作异常，如清晰度异常（图像模糊）、亮度异常（过亮、过暗）、偏色、噪声干扰（雪花、条状、滚屏）、画面冻结、信号丢失、云台失控等，及时系统的故障并报警通知，提高视频监控系统有效性。

环境感知技术
通过动环监控报警主机对前端环境监测传感器的接入，在线采集畜禽圈舍内环境指标数据（二氧化碳浓度、空气温湿度、硫化氢浓度、氨气浓度等），让管理者对圈舍内的环境变化了如指掌，同时也是对外展示的首选呈现方式。

动物个体生长过程追溯
        通过布置在养殖场及圈舍内的网络摄像机对畜禽动物个体日常生活、饮食、排泄、防疫等过程和进出重要区域的人员、车辆行为活动进行跟踪拍摄并记录存储。方便后期对养殖环节及风险问题发生的原因进行回溯，为养殖场的安全生产提供参考依据，为监管工作提供证据，利于标准化养殖体系的完善。
养殖场拜访授权管理
        对于养殖场来访人员、车辆的进出权限，有时候需要增加审批环节，即各养殖基地的发卡中心先给员工/访客发IC卡，之后由持卡人员提交开门权限申请给总部审批中心，总部审批人员负责审批授权（需通过手机APP实现授权），可以直接通过，也可以修改后再通过，审批通过后，持有的卡片即有相应的开门权限，若拒绝则门禁系统不发生任何指令。

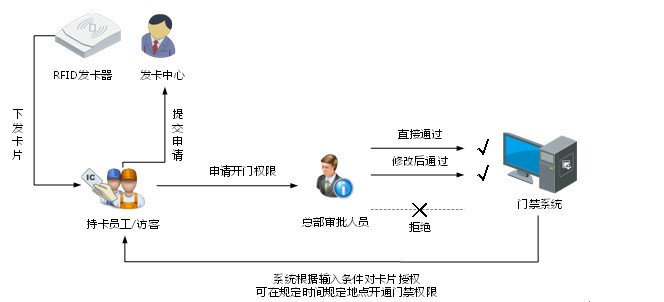

门禁授权管理流程图

进场前消毒门禁管理
       为保障生产安全，维护一个健康卫生的环境，针对所辖的各个养殖场（屠宰场）建设一套进场前消毒管理子系统，保证对进出场区人员、运输司机、运输车辆进行全面消毒管控，确保养殖场的生产安全，实现养殖场无人值守，减少管理人员投入，降低公司运营投入，同时提升公司管

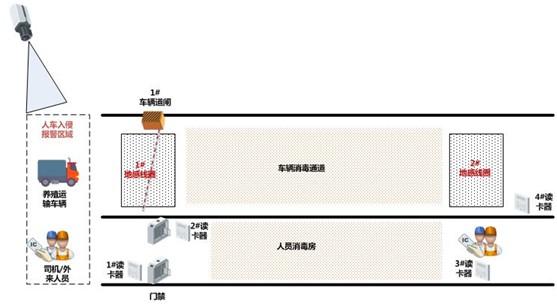

进场消毒管理示意图

畜禽圈舍门禁管理
        畜禽门禁管理子系统基本功能是对各个畜禽养殖场（屠宰场）的畜禽个体/群体生活区进行隔离，并可通过远程控制的方式对门禁开关进行统一管理，也避免实际管理人员在未经允许的情况下私自打开圈门或将畜禽个体牵出圈舍，在屠宰过程中实现对静养时间的准确把控。

成功案例

河南省奶办生鲜乳质量安全追溯项目

        项目通过接入400余家乳品收购企业，每家企业有3个星光枪机、1个星光球机和1台NVR，共计1200多台星光枪机、400多台星光球机和400多台NVR，并接入原有第三方50余辆应急执法车车载监控系统，在省级信息监控指挥中心部署1套视频综合管理平台作统一管理，利用PC、手机等终端查看生鲜乳收购站、乳企收奶区、冷链运输车的监控录像，实现生鲜乳“生产-收购-运输”的全程监管，从而做到“起源清、去向明，质量可追溯”。
理效率。

乔生科技集团智慧监控天网项目
       本项目以湖南下属重点养殖县共计30个养殖场及县级管理合作社为核心建设“动监天网”，每个养殖场和加工厂均新建了3个枪机、1个球机和1台NVR，其中加工厂、存储基地。又额外部署了10台DS-K2601门禁控制器和2套DS-TMG400-MR出入口道闸，共计新建90台枪机、30台球机、30台NVR、300台门禁控制器和2套出入口道闸，在集团监控中心部署1套视频综合管理平台，通过视频监控和门禁系统实现对加工过程和无害化处理过程的实时监控和管理，对人在作业环境中存在的严重违规违法行为进行取证、告警，最大限度杜绝养殖不规范等问题出现。

关键设备介绍

200万红外网络高清球机

支持最大1920×1080@30fps高清画面输出
支持H.265高效压缩算法，可较大节省存储空间
支持超低照度，0.05Lux/F1.6(彩色)，0.01Lux/F1.6(黑白)，0LuxwithIR
支持30倍光学变倍，16倍数字变倍
采用高效红外阵列，低功耗，照射距离达150m
支持960p@60fps、720p@60fps高帧率输出
支持三码流技术，每路码流可独立配置分辨率及帧率
支持区域入侵侦测、越界侦测、移动侦测等智能侦测功能
支持断网续传功能保证录像不丢失，配合SmartNVR实现事件录像的二次智能检索、分析和浓缩播放
支持宽动态、3D数字降噪、强光抑制、电子防抖、SmartIR等功能
支持360°水平旋转，垂直方向-15°-90°
支持300个预置位，8条巡航扫描
支持3D定位，可通过鼠标框选目标以实现目标的快速定位与捕捉
支持定时抓图与事件抓图功能
支持区域曝光与区域聚焦功能
支持中心镜像功能
支持定时任务、一键守望、一键巡航功能
支持Hi-PoE供电（仅-E型号支持）
支持1路音频输入和1路音频输出
内置2路报警输入和1路报警输出，支持报警联动功能
支持最大128G的MicroSD/SDHC/SDXC卡存储
支持海康SDK、ONVIF、CGI、PSIA、GB/T28181、E家协议和萤石云接入
防雷、防浪涌、防突波，IP66防护等级

200万超宽动态红外网络枪机

1) Smart功能
Smart侦测：10项行为分析，4项异常侦测，2项识别检测，1项统计功能
Smart录像：支持断网续传功能保证录像不丢失，配合SmartNVR/SD卡实现事件录像的智能后检索、分析和浓缩播放
Smart编码：支持低码率、低延时、ROI感兴趣区域增强编码、SVC自适应编码技术
Smart控制：ABF（-A可选）、P-Iris（-P可选）
图像相关
支持HD1080p@60fps高帧率，图像更流畅
支持走廊模式，增加纵向狭长环境下监控区域
支持区域裁剪，小带宽看清大细节
码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求
支持H.264/MJPEG视频压缩算法，支持多级别视频质量配置、H.264编码复杂度Baseline/Main/HighProfile
支持GBK字库，支持更多汉字及生僻字叠加，支持OSD颜色自选
支持宽动态范围达140dB，适合逆光环境监控
支持透雾、强光抑制
系统功能
支持ONVIF（profileS/profileG）、CGI、PSIA、ISAPI、GB/T28181和EHOME协议接入
支持三码流技术，双路高清，支持同时20路取流
支持防雷、防浪涌、防静电
支持宽压输入
2) 接口功能
支持标准的128GMicroSD/SDHC/SDXC卡存储
支持10M/100M/1000M自适应网口
支持1对音频输入/输出，支持双声道立体声音频
支持1对报警输入/输出
支持BNC模拟输出
3) 安全服务
支持三级用户权限管理，支持授权的用户和密码，支持IP地址过滤，支持匿名访问
支持HTTPS，SSH等安全认证，支持创建证书
支持用户登录锁定机制
黑光系列摄像机
1、黑光球机，可选型号：iDS-2DF8225IH-A

支持最大1920×1080@60fps高清画面输出
采用人眼仿生技术+MSS多光谱成像技术，保证超低照度下的图像清晰度和色彩还原度，并且能够在红外灯开启条件下实现全彩成像
采用智能运动多级降噪引擎，有效降低超低照度下的图像噪点
支持H.265高效压缩算法，可较大节省存储空间
星光级超低照度，0.002Lux/F1.5(彩色),0.0002Lux/F1.5(黑白) ,0 Lux with IR
支持25倍光学变倍，16倍数字变倍
采用高效红外阵列，低功耗，照射距离达200m
采用光学透雾技术，极大提升透雾效果
120dB光学宽动态，适合逆光环境监控
支持多种智能功能：如区域入侵，越界侦测，全景跟踪等
2、黑光护罩一体机，可选型号：DS-2CD5028FWD/E-IRA

支持FULL HD 1920×1080@60fps高帧率实时输出
采用人眼仿生技术+MSS多光谱成像技术，保证超低照度下的图像清晰度和色彩还原度，并且能够在红外灯开启条件下实现全彩成像
Smart侦测：10项行为分析,4项异常侦测,2项识别检测,1项统计功能
采用高效红外灯，低功耗，照射距离最远100m
支持H.265 / H.264 / MJPEG视频压缩算法，支持多级别视频质量配置、编码复杂度设置
支持宽动态范围达120dB,适合逆光环境监控
支持GBK字库，支持更多汉字及生僻字叠加，支持OSD颜色自选
支持透雾、电子防抖
360°全景鹰眼（DS-2DP1636Z-D）

       DS-2DP1636Z-D星光级全景网络高清智能球机，采用一体化设计，单产品即可同时提供全景与特写画面，兼顾全景与细节。其中全景画面由8个传感器拼接而成，可实现360度的全景监控；一体化机芯和高速云台设计，在全景监控的同时为用户提供快速细节定位功能。另外全景球机还集成了先进的视频分析算法和多目标跟踪算法程序，可实现自动或手动对全景区域内的多个目标进行区域入侵、越界、进入区域、离开区域行为的检测，并可输出报警信号和联动云台跟踪。
1) 全景摄像机
8个1/1.9"2MPProgressiveScanCMOS，最高分辨率及帧率可达2X4096×1800@30fps
视场角：水平360°，垂直80°
星光级超低照度，0.005Lux/F2.2（彩色），0.0005Lux/F2.2（黑白）
2) 细节跟踪摄像机
1/1.9"2MPProgressiveScanCMOS，最高分辨率及帧率可达1920×1080@30fps
水平360°连续旋转，垂直-15°-90°（自动翻转）
星光级超低照度，0.002Lux/F1.5（彩色），0.0002Lux/F1.5（黑白）
37倍光学变倍，16倍数字变倍
3) 系统参数
支持区域入侵、越界、进入区域、离开区域事件侦测功能
支持检测直径300米范围内运动目标，可同时检测60个目标
支持点击联动功能，通过在客户端点击或者框选全景摄像机画面任意位置，细节跟踪摄像机可自动通过云台调整与变焦，将该区域置于画面中心。
支持目标自动跟踪功能，通过设置智能事件规则，对设定区域内触发事件的运动目标在设定的跟踪时间内进行持续稳定跟踪。并可在跟踪过程中手动切换跟踪目标
支持手动选择跟踪目标，在设定跟踪时间内进行持续稳定跟踪
支持多目标自动切换跟踪，目标切换时间小于1秒。
支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA和GB/T28181协议接入
内置7路报警输入、2路报警输出、1路音频输入、一路音频输出
光口（FC）+电口(RJ-45)网络接口设计
